基于MQTT协议设备开发

修改配置文件

工程配置文件路径:code/dtu_config.json

基于 TCP 私有服务器数据透传做如下配置:

  • 默认 system_config.cloud 配置项定义为 "tcp" 即 TCP 透传模式,系统会自行读取 socket_private_cloud_config 配置项。 此处改为 mqtt 协议模式。

    {
       "system_config": {
           "cloud": "mqtt"  # The mqtt transparent transmission mode is configured by default
       }
    }

  • 本实验采用 MQTT 透传模式,用户需根据实际情况设置 mqtt_private_cloud_config 配置项中的 MQTT 服务器域名(server)、端口(port)、客户端id(client_id)以及订阅和发布主题等参数,如下。

    {
       "mqtt_private_cloud_config": {
           "server": "mq.tongxinmao.com",
           "port": 18830,
           "client_id": "txm_1682300809",
           "user": "",
           "password": "",
           "clean_session": true,
           "qos": 0,
           "keepalive": 60,
           "subscribe": {"down": "/public/TEST/down"},  # Downlink data transparent topic
           "publish": {"up":  "/public/TEST/up"}  # Uplink data transparent transmission topic
       }
    }

  • uart_config 配置项是串口配置参数,默认是根据当前实验开发板做的配置,不可更改。如用户采用其他开发板则需要根据实际硬件进行配置。

{
    "uart_config": {
        "port": 2,  # Serial port number. Set this parameter based on the actual hardware configuration
        "baudrate": 115200,  # Baud rate
        "bytesize": 8,  # data bits
        "parity": 0,  # Parity check
        "stopbits": 1,  # stop bit
        "flowctl": 0,  # fluid control

        }
    }
}

完整配置文件模版如下:

{
    "system_config": {
        "cloud": "tcp"
    },
    "mqtt_private_cloud_config": {
        "server": "mq.tongxinmao.com",
        "port": 18830,
        "client_id": "txm_1682300809",
        "user": "",
        "password": "",
        "clean_session": true,
        "qos": 0,
        "keepalive": 60,
        "subscribe": {"down": "/public/TEST/down"},
        "publish": {"up":  "/public/TEST/up"}
    },
    "socket_private_cloud_config": {
        "domain": "112.31.84.164",
        "port": 8305,
        "timeout": 5,
        "keep_alive": 5
    },
    "uart_config": {
        "port": 2,
        "baudrate": 115200,
        "bytesize": 8,
        "parity": 0,
        "stopbits": 1,
        "flowctl": 0,
        "rs485_config": {
        	"gpio_num": 28,
            "direction": 0
        }
    }
}

参数说明:

  • system_config.config: 指定当前使用的私有云类型。目前支持tcp和mqtt。
  • mqtt_private_cloud_config: MQTT私有云配置。
  • socket_private_cloud_config: tcp私有云配置。
  • uart_config:串口参数配置。

脚本导入并运行

下载安装 QPYCom 工具后使用该工具下载脚本至 QuecPython 模组。

💡 Tips

QPYCom 安装和使用教程:https://python.quectel.com/doc/Application_guide/zh/dev-tools/QPYcom/index.html

业务调试

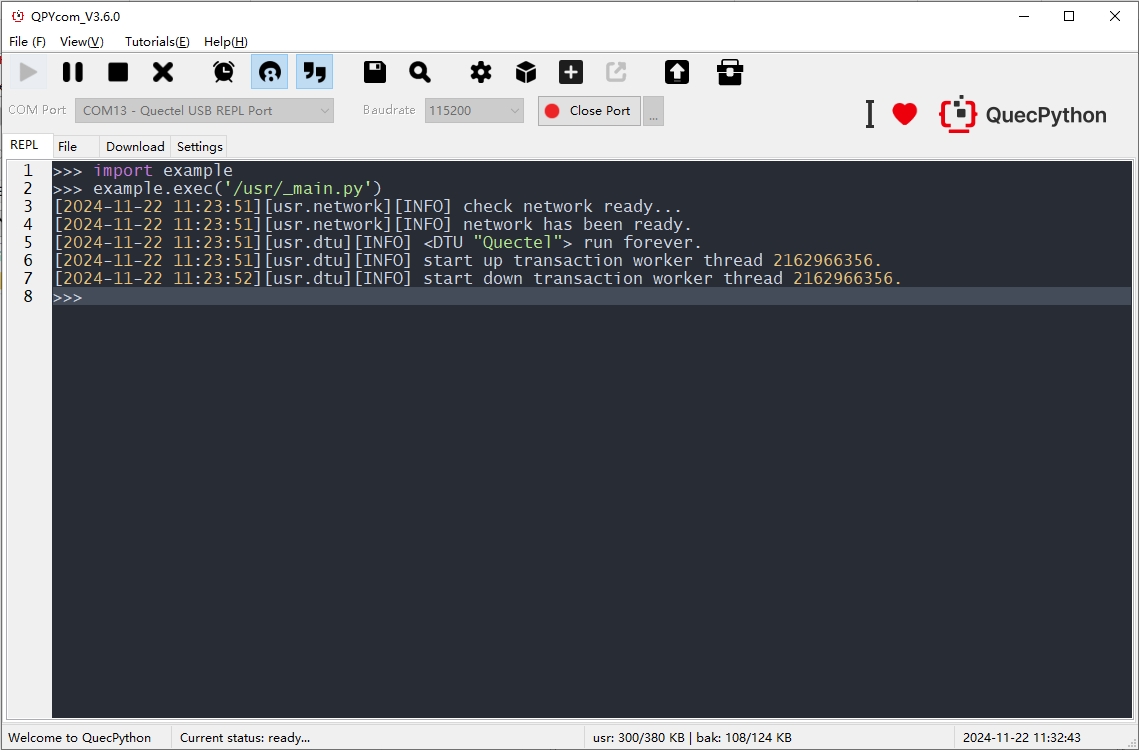

查看 REPL 交互口日志

程序运行后,在 REPL 交互页面可以看到日志输出如下图所示。 DTU服务中有2个线程处理数据,一个是用于检测读取串口数据并转发数据给云端,一个是检测云端下行数据透传给串口,如下图所示。

上行数据透传

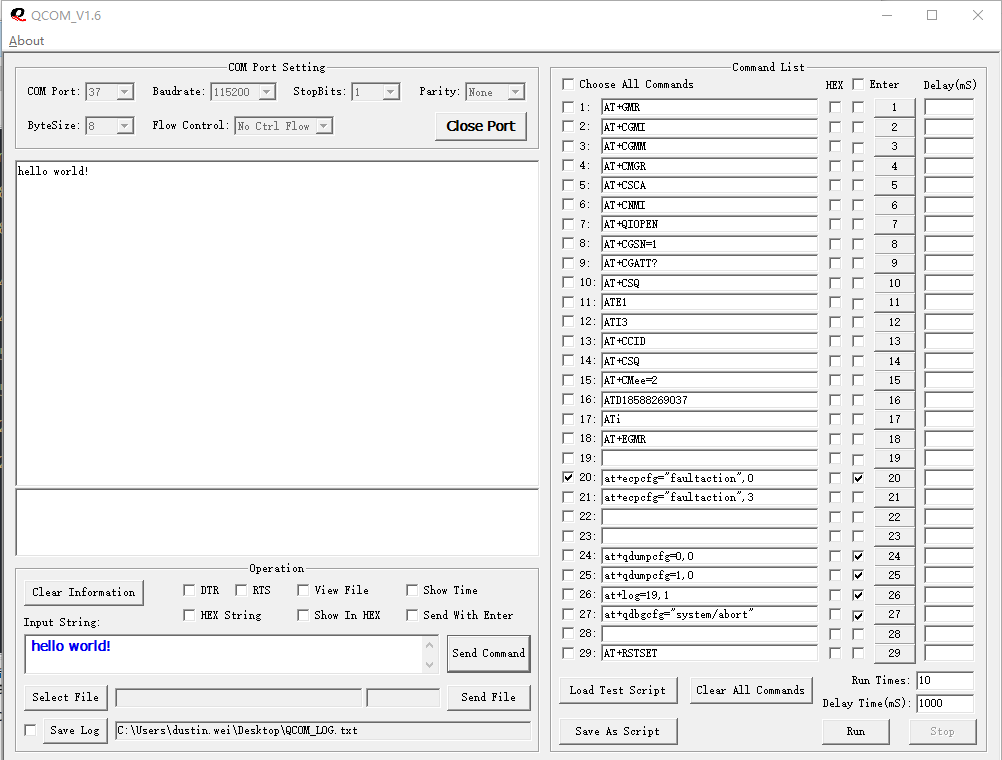

使用串口调试工具模拟mcu给模组发送上行数据。

  • Input String输入框中输入hello world!字符串。
  • 点击Send Command按钮通过串口发送数据。

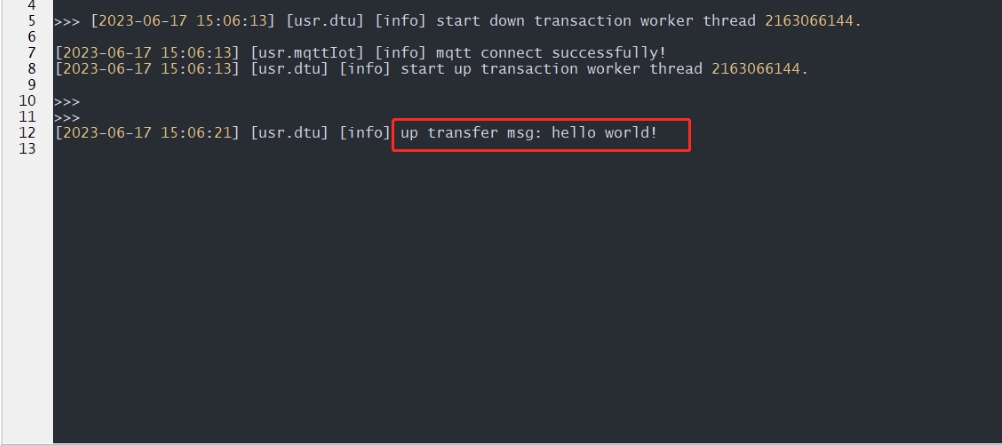

DTU接收串口数据,直接透传至mqtt云端。

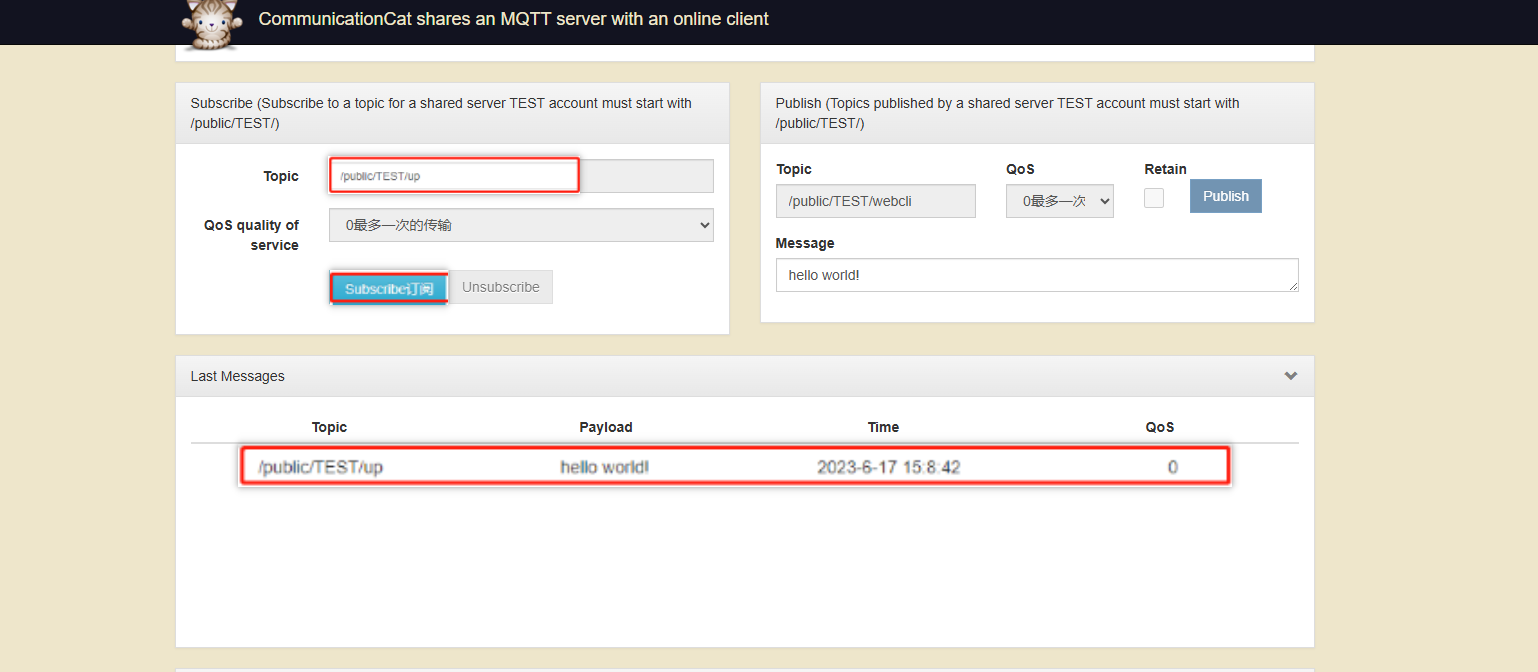

云端接收上行数据日志

ps:通信猫云平台仅用于测试,可根据实际需要更换云平台

1

下行数据透传

云端发送下行数据。

  • 设置云端下行数据主题(与DTU应用配置的订阅主题一致)。
  • 输入下行数据。
  • 发布。

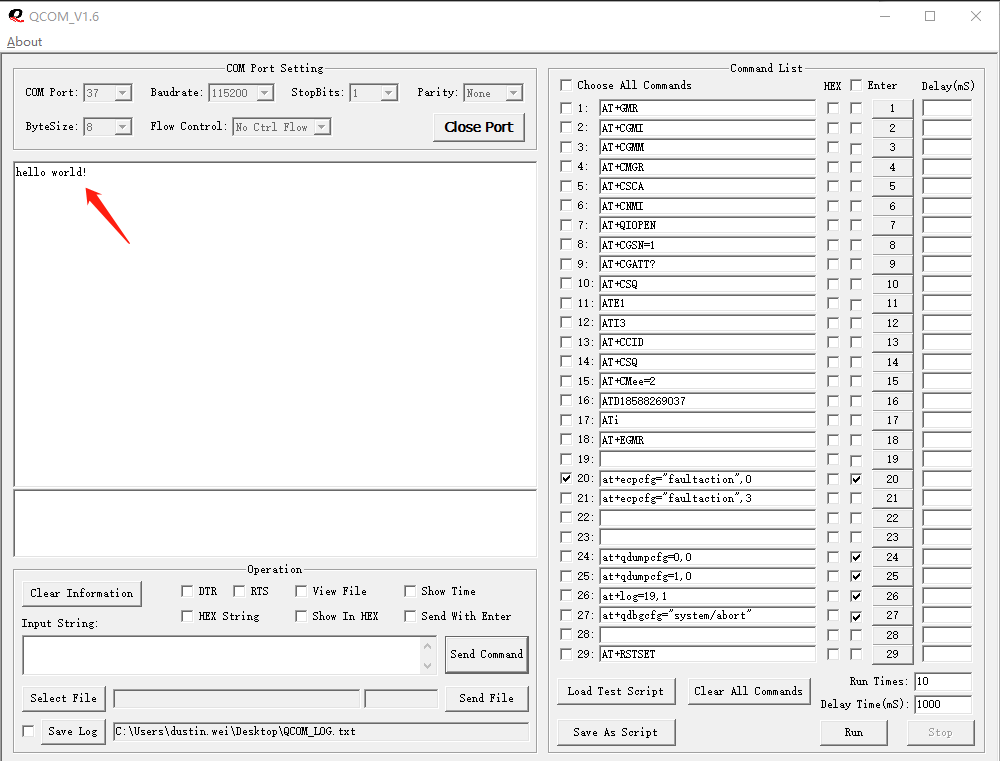

使用QCOM观察串行调试工具,模拟mcu接收模块下行数据。
